デバイスフローの有効化

はじめに

いわゆる「デバイスフロー」は、Web ブラウザ非搭載のデバイスや、文字入力が困難なデバイスが API クライアントとなる場合に、ユーザーの承認に基づいてアクセストークンを発行する認可フローです。RFC 8628 (OAuth 2.0 Device Authorization Grant) によって定義されています。

本記事では、Authlete を用いたデバイスフロー対応認可サーバーの構成と、Authlete の設定手順について説明します。

本機能は Authlete バージョン 2.1 以降にて利用可能です。

Authlete API を用いた認可サーバーのデバイスフロー対応

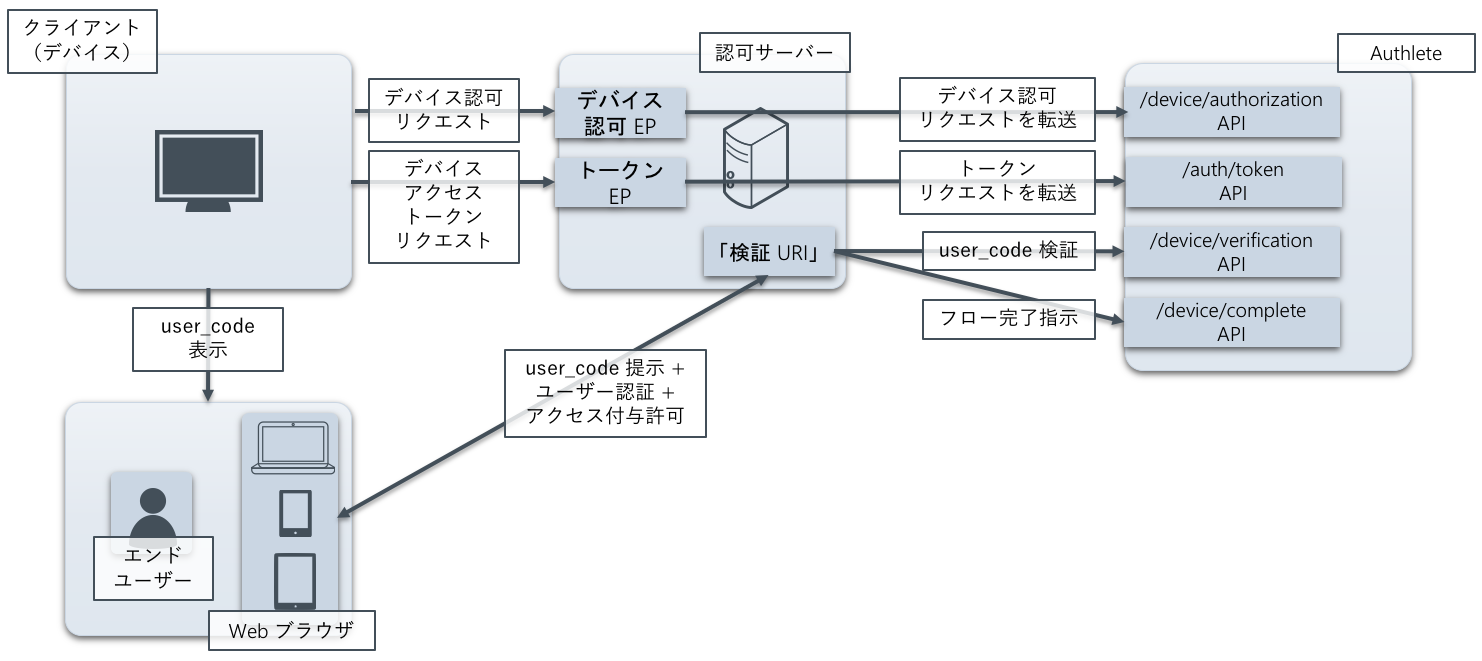

認可サーバーがデバイスフローに対応するためには、以下のエンドポイントおよび「検証 URI」の、新設・改修が必要です。これらを実装するための機能を、Authlete は API として提供しています。

デバイス認可エンドポイント
- クライアントから受信した「デバイス認可リクエスト」を処理
- Authlete API: /device/authorization
トークンエンドポイント
- クライアントから受信した「デバイスアクセストークンリクエスト」を処理
- Authlete API: /auth/token
「検証 URI」
- エンドユーザーから提示された “user_code” を処理し、必要に応じてユーザー認証・同意確認を実施
- Authlete API: /device/verification , /device/complete

Authlete の設定

本セクションではデバイスフローに対応するための設定を説明します。Authlete サービスと、同フローを用いるクライアントの、両方の設定が必要です。

Authlete サービスの設定

管理者コンソールから以下の項目を設定します。

タブ	項目	設定内容

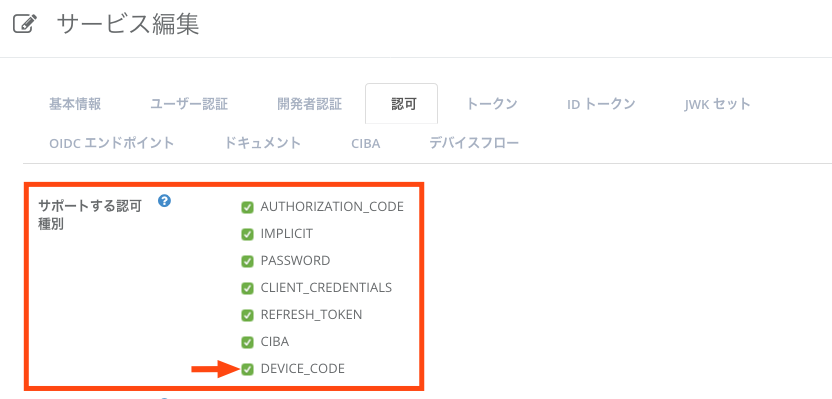

認可	サポートする認可種別	DEVICE_CODE を有効化

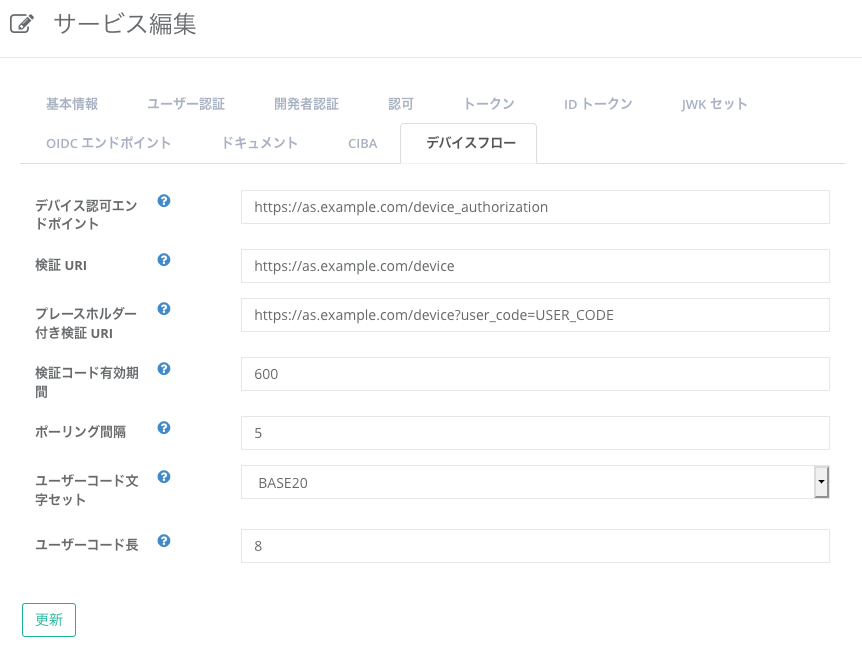

デバイスフロー	デバイス認可エンドポイント	デバイス認可エンドポイントの URL 例: https://as.example.com/device_authorization
デバイスフロー	検証 URI	エンドユーザーに提示する verification_uri の値例: https://as.example.com/device
デバイスフロー	プレースホルダー付き検証 URI	エンドユーザーに（一般的には QR コード等を用いて）提示する verification_uri_complete の値例: https://as.example.com/device?user_code=USER_CODE
デバイスフロー	検証コード有効期間	デバイス検証コード (device_code) とユーザー検証コード (user_code) の有効期間秒数例: 600
デバイスフロー	ポーリング間隔	トークンエンドポイントへのポーリングリクエスト間の最小秒数例: 5
デバイスフロー	ユーザーコード文字セット	生成する user_code の文字セット例: BASE20
デバイスフロー	ユーザーコード長	生成する user_code の文字数例: 8

クライアントの設定

クライアントアプリ開発者コンソールにアクセスし、以下の項目を設定します。

タブ	項目	設定内容

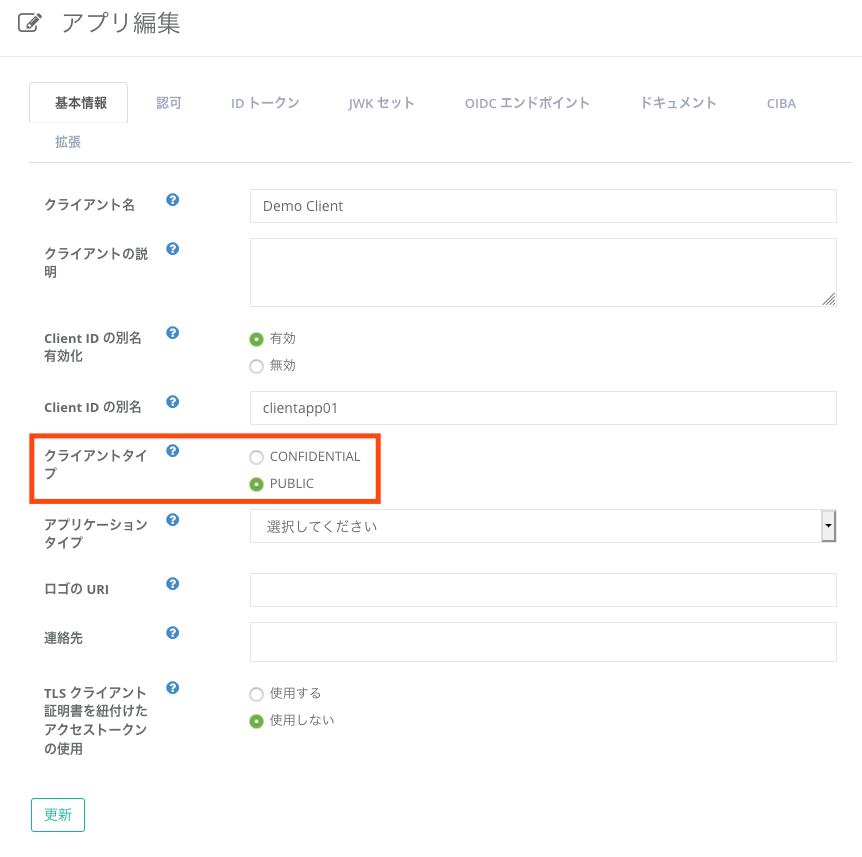

基本情報	クライアントタイプ	PUBLIC を選択

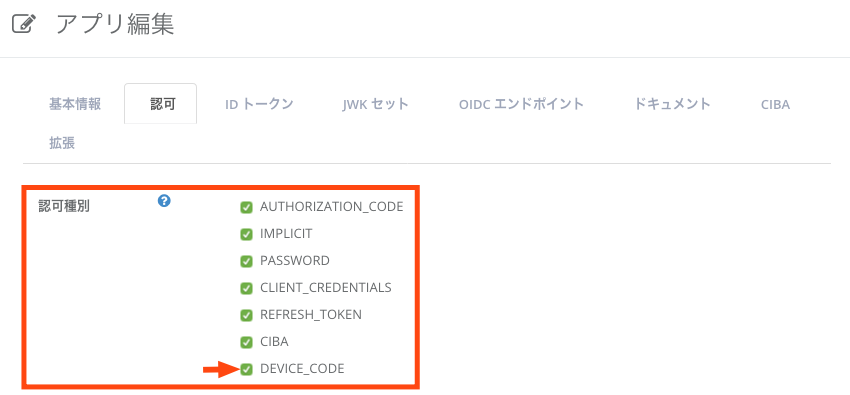

認可	認可種別	DEVICE_CODE を有効化

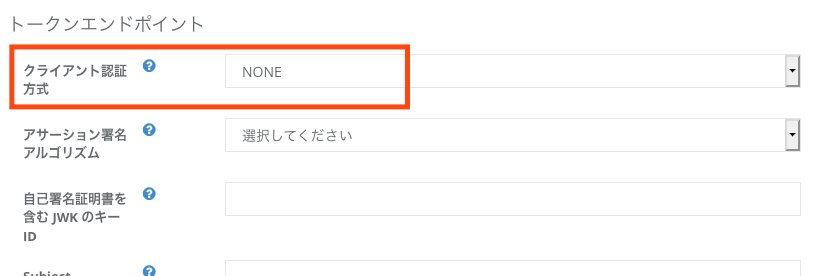

認可	[トークンエンドポイント]クライアント認証方式	NONE を選択

本記事では、デバイスは「コンフィデンシャルではないクライアント」を想定しています。もしデバイスがコンフィデンシャルクライアントである場合には、「クライアントタイプ」および「クライアント認証方式」についてそれぞれ適切な値を選択してください。

実行例

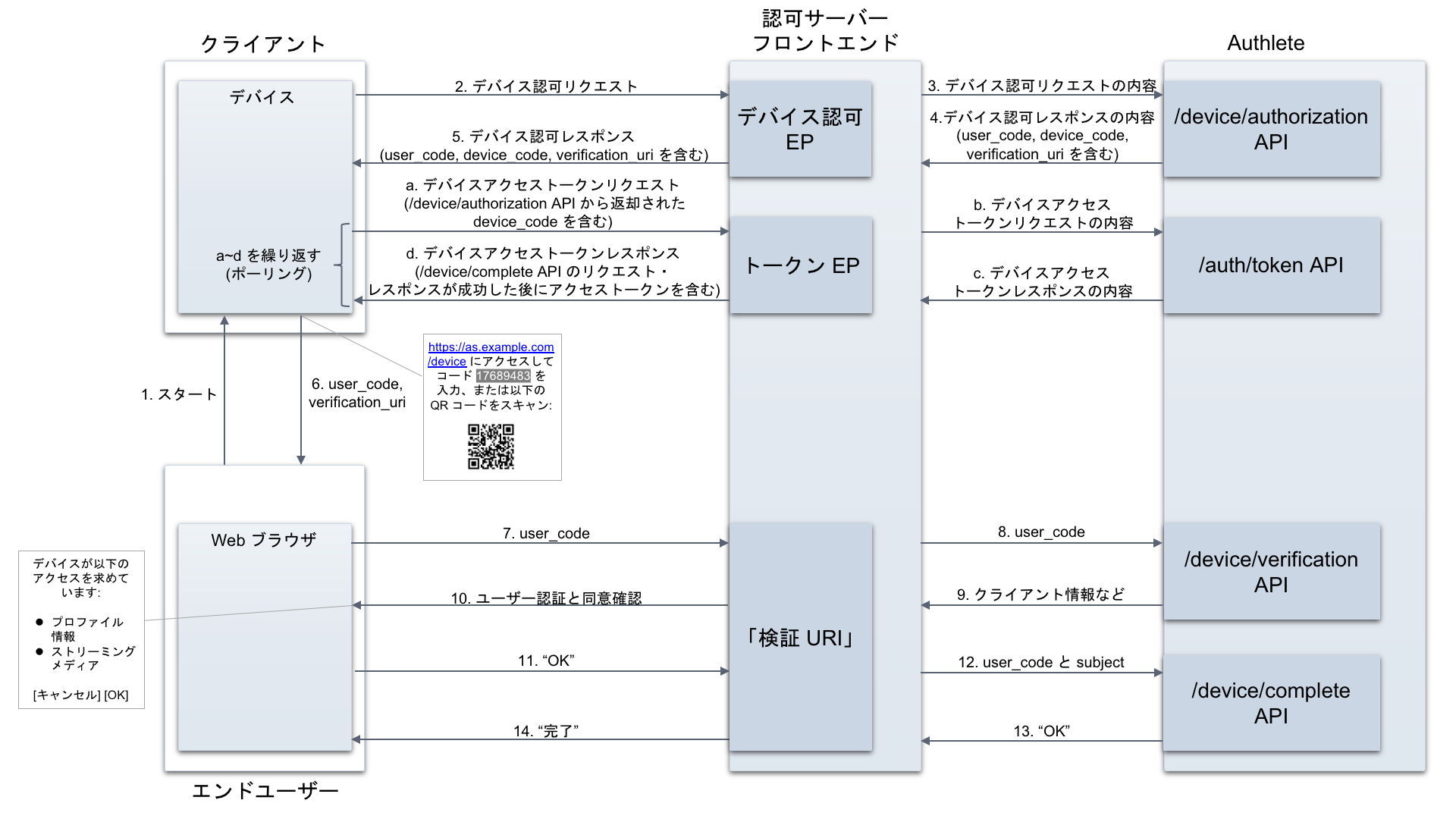

以下は、クライアントからのデバイス認可リクエストを起点に、エンドユーザーから提示された user_code の検証を行い、クライアントからのトークンリクエストに対して応答する例です。

デバイス認可リクエスト

ここでは、クライアントが認可サーバーに対して以下の「デバイス認可リクエスト」を送信したとします（手順 #2）。（以下の例はいずれも、読みやすさのために折り返しています）

POST /device_authorization HTTP/1.1
Host: as.example.com
Content-Type: application/x-www-form-urlencoded
...
client_id=...&scope=openid+profile+read

認可サーバーは Authlete の /device/authorization にこのリクエストの内容を転送し、処理を依頼します（手順 #3, 4）。

リクエスト（手順 #3。curl コマンドによる実行例）

curl -s -X POST $apiUrl/device/authorization \
   -u $apiKey:$apiSecret \
   -H 'Content-type: application/json' \
   -d '{"parameters": "client\_id=...&scope=openid+profile+read
"}'

レスポンス（手順 #4）

{
  "type": "deviceAuthorizationResponse",
  "resultCode": "A220001",
  "resultMessage":
    "[A220001] The device authorization request was
     processed successfully.",
  "action": "OK",
  "deviceCode":
    "-jxwQ_7MEdR3SqS86bEg1ONUYdwGmSYjqH8eIBZ1c3U",
  "responseContent":
    "{\"user_code\":\"TXBBPHDZ\",
      \"device_code\":
        \"-jxwQ_7MEdR3SqS86bEg1ONUYdwGmSYjqH8eIBZ1c3U\",
      \"interval\":5,
      \"verification_uri_complete\":
        \"https://as.example.com/device?user_code=TXBBPHDZ\",
      \"verification_uri\":
        \"https://as.example.com/device\",
      \"expires_in\":600}",
  "userCode": "TXBBPHDZ",
  "verificationUri":
    "https://as.example.com/device",
  "verificationUriComplete":
    "https://as.example.com/device?user_code=TXBBPHDZ",
...
}

認可サーバーは Authlete から返却された “responseContent” を、デバイス認可レスポンスの内容として、クライアントに返却します（手順 #5。詳細は省略）。

「検証 URI」

user_code の検証

クライアントは、認可サーバーから返却されたレスポンスに含まれる “device_code” の値を用いて、認可サーバーに対し、「デバイスアクセストークンリクエスト」を送信します（後述）。

その一方、同じくレスポンスから取得した “user_code” の値を、認可サーバーの「検証 URI」に提示するよう、エンドユーザーに促します（手順 #6）。

どのように提示するかはクライアントに任されています。以下は、先のレスポンスに含まれる “verification_uri” の値と共に、エンドユーザーに示す例 (RFC 8628 の例に加筆) です。

+-----------------------------------------------+
|                                               |
|  Using a browser on another device, visit:    |
|  https://as.example.com/device                |
|                                               |
|  And enter the code:                          |
|  TXBBPHDZ                                     |
|                                               |
+-----------------------------------------------+

また以下は、同じくレスポンスに含まれる “verification_uri_complete” の値を QR コードにエンコードし、エンドユーザーにスキャンしてもらう例 (RFC 8628 の例に加筆) です。

+-------------------------------------------------+
|                                                 |
|  Scan the QR code or, using     +------------+  |
|  a browser on another device,   |[_]..  . [_]|  |
|  visit:                         | .  ..   . .|  |
|  https://as.example.com/device  | . .  . ....|  |
|                                 |.   . . .   |  |
|  And enter the code:            |[_]. ... .  |  |
|  TXBBPHDZ                       +------------+  |
|                                                 |
+-------------------------------------------------+

なんらかの方法でエンドユーザーから user_code を受け取った認可サーバーの「検証 URI」では（手順 #7）、Authlete の /device/verification API に user_code を転送し、処理を依頼します（手順 #8, 9）。

リクエスト（手順 #8。curl コマンドによる実行例）

curl -s -X POST $apiUrl/device/verification \
    -u $apiKey:$apiSecret \
    -H 'Content-type: application/json' \
    -d '{"userCode":"TXBBPHDZ"}'

レスポンス（手順 #9）

{
    "type": "deviceVerificationResponse",
    "resultCode": "A224001",
    "resultMessage": "[A224001] The user code is valid.",
    "action": "VALID",
    "claimNames": [
        ...
    ],
    "clientId": ...,
    "clientName": "Demo Client",
    "scopes": [
        {
            "defaultEntry": false,
            "name": "openid"
        },
        {
            "defaultEntry": false,
            "name": "profile"
        },
        {
            "defaultEntry": false,
            "name": "read"
        }
    ],
    ...
}

このレスポンスには、user_code の値の検証に成功したことの他に、アクセストークンを要求しているクライアントの情報や、どのようなスコープやクレームを求めているかといった情報が含まれています。

認可サーバーはこれらをもとに、エンドユーザーに同意確認を行うことになります。

検証完了

必要に応じて認可サーバーは、エンドユーザーを認証し、上記の情報から「どのクライアントがどのようなアクセス権を要求しているか」をエンドユーザーに提示します（手順 #10, 11）。

そしてエンドユーザーのユーザー識別子と、発行するトークンのプロパティ（スコープやクレームなど）が確定した段階で、Authlete の /device/complete API を呼び出し、処理を依頼します（手順 #12, 13）。

リクエスト（手順 #12。curl コマンドによる実行例）

curl -s -X POST $apiUrl/device/complete
  -u $apiKey:$apiSecret
  -H 'Content-type: application/json'
  -d '{"userCode":"TXBBPHDZ",
       "result":"AUTHORIZED",
       "subject":"testuser01"}'

レスポンス（手順 #13）

{
    "type": "deviceCompleteResponse",
    "resultCode": "A241001",
    "resultMessage": "[A241001] The API call was processed successfully.",
    "action": "SUCCESS"
}

この後認可サーバーは処理が完了した旨をエンドユーザーに示し、検証処理を終了します（手順 #14）。

トークンリクエスト

前述の通りクライアントは、 “device_code” の値を用いて、認可サーバーに対し「デバイスアクセストークンリクエスト」を送信します（手順 #a）。基本的には、user_code の検証が完了してアクセストークンが取得できるまで、繰り返しリクエストを行います（ポーリングします）。

リクエスト（手順 #b。curl コマンドによる実行例）

curl -s -X POST $apiUrl/auth/token
  -u $apiKey:$apiSecret
  -H 'Content-type: application/json'
  -d '{"parameters":
         "client_id=...
          &grant_type=urn:ietf:params:oauth:grant-type:device_code
          &device_code=-jxwQ_7MEdR3SqS86bEg1ONUYdwGmSYjqH8eIBZ1c3U"}'

レスポンス（手順 #c。user_code の検証完了前）

{
  "type": "tokenResponse",
  "resultCode": "A242307",
  "resultMessage":
    "[A242307] The device authorization request has not been authorized yet.",
  "action": "BAD_REQUEST",
  "grantType": "DEVICE_CODE",
  "responseContent":
    "{\"error_description\":
        \"[A242307] The device authorization request has not been authorized yet.\",
      \"error\":\"authorization_pending\",
      \"error_uri\":\"https://docs.authlete.com/#A242307\"}",
...
}

レスポンス（手順 #c。user_code の検証完了後）

{
  "type": "tokenResponse",
  "resultCode": "A242002",
  "resultMessage":
    "[A242002] The token request
     (grant_type=urn:ietf:params:oauth:grant-type:device_code) was processed
     successfully.",
  "accessToken": "ZJHO26vXTC1LIQXm9aYUFnMZd4R599aFA4hLBmH-OlM",
  "action": "OK",
  "clientId": ...,
  "grantType": "DEVICE_CODE",
  "idToken":
    "eyJhbGciOiJIUzI1NiJ9.
     eyJhdF9oYXNoIjoiZkpNOHhuODlTaVNQVnNsMGFLYnBTQSIsInN1YiI6InRlc3R1
     c2VyMDEiLCJhdWQiOiIxNzIwMTA4MzE2NjE2MSIsImlzcyI6Imh0dHBzOi8vYXV0
     aGxldGUuY29tIiwiZXhwIjoxNTk2NjE5OTk2LCJpYXQiOjE1OTY1MzM1OTZ9.
     OYuGqNbombW_DrSHsm9A07LZWa4UWyV_hSiSAQy-CYI",
  "refreshToken": "sliwK3Oa6Pag1c2aGenZALcGZXAP9cIiIu_zjGIdBCI",
  "responseContent":
    "{\"access_token\":\"ZJHO26vXTC1LIQXm9aYUFnMZd4R599aFA4hLBmH-OlM\",
      \"refresh_token\":\"sliwK3Oa6Pag1c2aGenZALcGZXAP9cIiIu_zjGIdBCI\",
      \"scope\":\"openid profile read\",
      \"id_token\":
        \"eyJhbGciOiJIUzI1NiJ9.
          eyJhdF9oYXNoIjoiZkpNOHhuODlTaVNQVnNsMGFLYnBTQSIsInN1YiI6InRlc3R1
          c2VyMDEiLCJhdWQiOiIxNzIwMTA4MzE2NjE2MSIsImlzcyI6Imh0dHBzOi8vYXV0
          aGxldGUuY29tIiwiZXhwIjoxNTk2NjE5OTk2LCJpYXQiOjE1OTY1MzM1OTZ9.
          OYuGqNbombW_DrSHsm9A07LZWa4UWyV_hSiSAQy-CYI\",
     \"token_type\":\"Bearer\",
     \"expires_in\":3600}",
  "scopes": [
    "openid",
    "profile",
    "read"
  ],
  "subject": "testuser01",
...
}

認可サーバーは “responseContent” の値を抽出し、クライアントに返却します（手順 #d）。
